مخزن کمپرسور اسکرو

توضیحات

اولین نکته ای که در خرید مخزن کمپرسور اسکرو باید بهش توجه کنین ظرفیت اونه.ظرفیت مخزن پمپ باد رو براساس کمپرسور انتخاب می کنیم. معمولا ظرفیت مخزن رو ۳۰ تا ۴۰ درصد کمتر از ظرفیت کمپرسور در نظر می گیریم. مثلا اگر ظرفیت هوای خروجی کمپرسور ۲۰۰۰ لیتر در ثانیه است باید از مخزن ۱۵۰۰ لیتری استفاده کنیم:

1400 = 0.7 * 2000

آموزش عملی انتخاب مخزن مناسب کمپرسور اسکرو

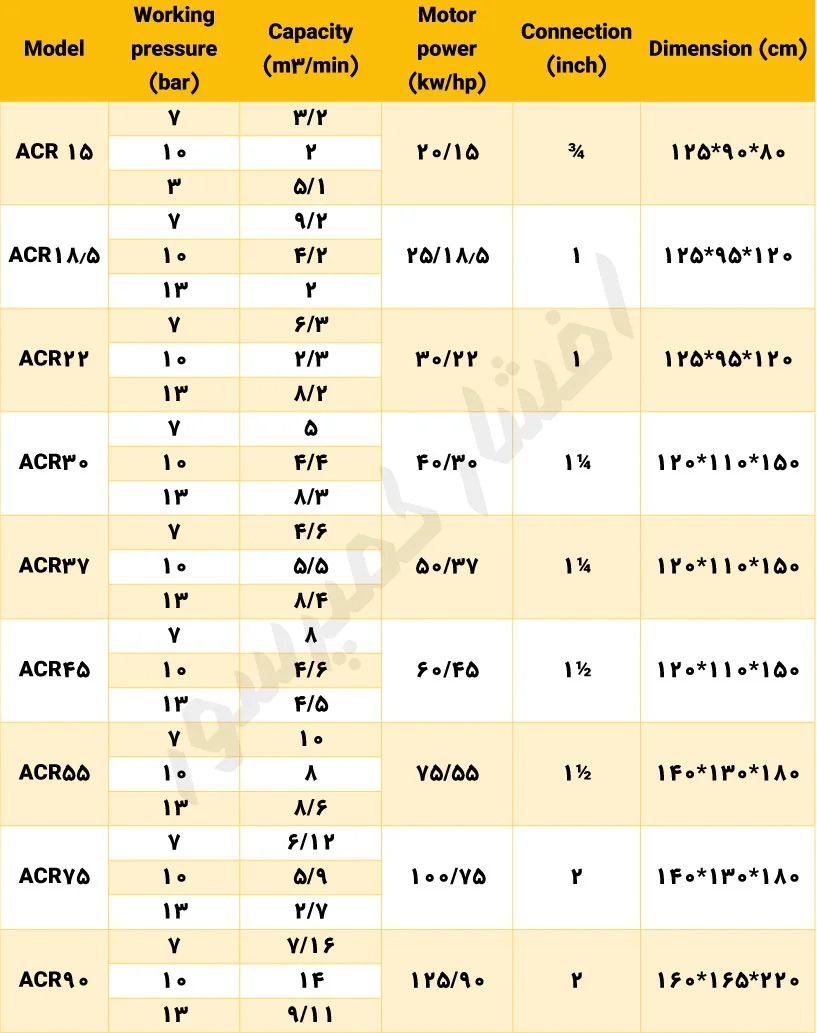

در شکل زیر میتونین انواع کمپرسور های اسکروی افشار کمپرسور رو ببینین.ستون Capacity ظرفیت کمپرسور رو نشون میدهو از اینجا کمپرسور مورد نیازتون رو انتخاب کنین. (برای دیدن قیمتشون هم میتونین روی همین نوشته بزنین)

انواع کمپرسور اسکرو افشار کمپرسور

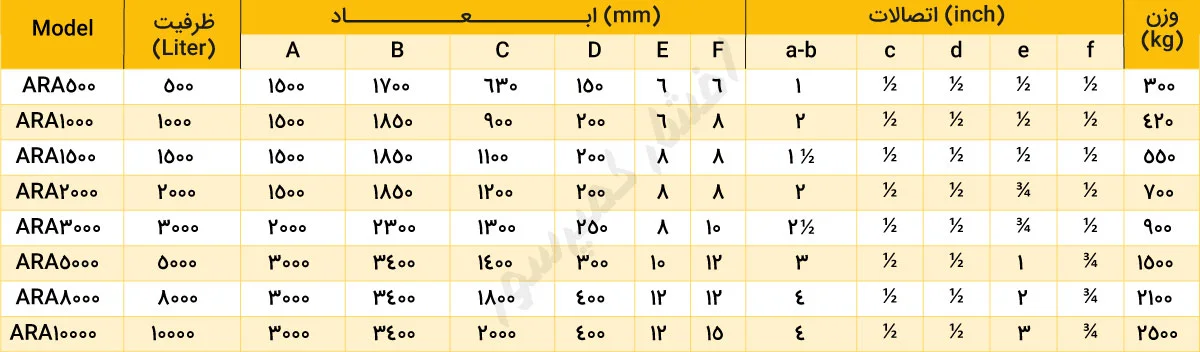

شکل زیر هم انواع استاندارد مخزن کمپرسور اسکرو (بر اساس ظرفیت) رو نشون میده. ظرفیت کمپرسوری رو که در مرحله قبل انتخاب کردین در عدد ۰.۷ ضرب کنین تا ظرفیت مخزن مناسب به دست بیاد.

انواع مخزن پمپ باد اسکرو افشار کمپرسور

چرا بهتره مخزن کمپرسور اسکروی شما رو بخرم؟

• تمامی مخازن ذخیره هوای ما براساس استاندارد ASME طراحی و تولید می شوند.
  (American Society of Mechanical Engineers – انجمن مهندسان مکانیک آمریکا)
• ASME دارای بخش های مختلفی است. برای ساخت کمپرسور های اسکروی ما دقیقا از استاندارد ASME Sec.3 DIV.1 استفاده می کنیم.
• ورق و کلگی مخزن ها را از فولاد SA 516 Gr.70 ،فلنچ ها A105 و نازل ها را از A106 می سازیم.
• کلگی مخزن ها Elliptical 2:1 هستند.
• در طراحی و تولید فشار کاری مخزن ۱۰ بار ، فشار طراحی ۱۲ بار و فشار تست ۱۶ بار اعمال می شود.
• جهت جلوگیری از پوسیدگی و زنگ زدگی از رنگ های الکترواستاتیک و اپوکسی برای عایق کردن داخل و خارج مخزن استفاده می شود.
• تمامی مخازن مجهز به شیر تخلیه اتوماتیک (اتودرین) و سوپاپ اطمینان هستند.
• همه مخازن برای کنترل فشار مخزن مجهز به مانومتر هستند.

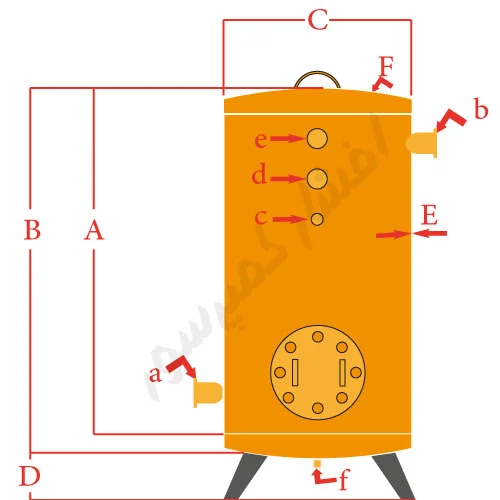

نقشه مخزن پمپ باد کمپرسور اسکرو

کاربرد مخزن کمپرسور اسکرو

• با وجود مخزن کمپرسور مجبور نیست دائما کار کند. مدتی کار می کند و هوا را در مخزن ذخیره می کند ، وقتی مخزن پر شد کمپرسور خاموش می شود.این روند عمر دستگاه را افزایش می دهد.
• به دلیل کار نکردن دائمی مصرف برق هم کاهش پیدا می کند.
• هوای فشرده تولیدی کمپرسور مقداری رطوبت (بخار آب) دارد. این رطوبت در ته مخزن جمع و از هوا جدا می شود. هوای بدون رطوبت کیفیت بالاتری دارد و خط تولید شما را از زنگ زدگی حفظ می کند.
• هوای فشرده در اثر حرکات ایرند (واحد هواساز کمپرسور) گرم می شود. مخزن به دلیل ارتباط با هوای بیرون و سطح بزرگ به خنک شدن هوای متراکم کمک می کند.

اجزای مخزن کمپرسور اسکرو

1. سوپاپ اطمینان : اگر فشار داخل مخزن از حد مجاز عبور کند ، سوپاپ باز می شود تا هوا خارج و از انفجار مخزن جلوگیری کند.
2. شیر تخلیه اتوماتیک (اتودرین): هوای فشرده داخل مخزن مقداری رطوبت دارد.این رطوبت می تواند باعث زنگ زدگی داخل مخزن و خط تولید شود. شیر تخلیه اتوماتیک یک شیر برقی است که رطوبت را خارج می کند.
   (شیر تخلیه انواع دیگری مثل دستی ، مکانیکی و تایمری هم دارد که کمتر استفاده می شوند).
3. مانومتر : فشار داخل مخزن را نشان می دهد.این فشار دائما باید چک شود.

نکات مهم در نگهداری مخزن پمپ باد

1. مخزن را در محلی تمیز و عاری از رطوبت و گرد و غبار نصب کنید.
2. از گذاشتن مخزن زیر برف و باران و آفتاب خودداری کنید.
3. مخزن سالیانه ، حداقل یکبار باید توسط کارشناس بازدید شود.
4. تست های سالیانه جوشکاری باید انجام شود.
5. قبل از شروع به کار بهتر است عملکرد سوپاپ اطمینان و مانومتر و اتودرین چک شود.
6. برای به حداقل رساندن زنگ زدگی و افزایش کیفیت هوای فشرده بهتر است قبل از مخزن (مابین مخزن و کمپرسور هوا) ، درایر (خشک کن / رطوبت گیر) نصب شود.
7. بهتر است سالیانه یکبار داخل و خارج مخزن با رنگ اپوکسی رنگ آمیزی شود.

جهت بازدید از پیج اینستای ما روی همین نوشته بزنید.

کلام آخر

خرید مخزن استاندارد خیلی مهمه.انفجار مخزن میتونه خسارات جانی و مالی زیادی برای شما ایجاد کنه. پیشنهاد ما خرید از شرکت های معتبر و خوشنام است. ما به پشتوانه تیم طراحی و فنی مهندسی مجربمون با اطمینان کامل محصولاتمون رو گارانتی می کنیم.

برای آشنایی با ساختار کمپرسور اسکرو روی همین نوشته بزنین تا شما رو راهنمایی کنیم.
